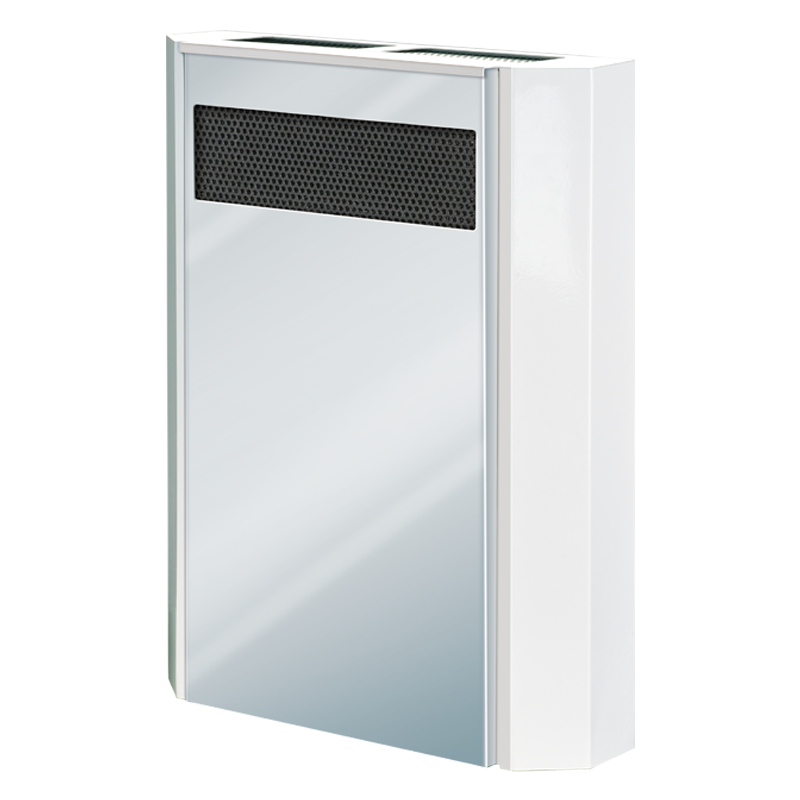

Припливно - витяжна система з рекуперацією тепла Вентс Мікра 60

Припливно - витяжна система з рекуперацією тепла Вентс Мікра 60

· МІКРА 60 – кімнатна припливно-витяжна установка для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних і комерційних приміщеннях. Не вимагає монтажу мережі повітроводів. Ідеально підходить для організації простої і ефективної вентиляції в реконструйованих приміщеннях.

Особливості

· Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат)

· Пластинчастий протиточний пластиковий рекуператор з ефективністю рекуперації до 79%

· ЄС вентилятори з низьким енергоспоживанням і безпечним напругою живлення 12 В

· Інтегрована автоматика з 3-ма режимами роботи

· Безшумна робота (22-29 дБА)

· Очищення повітря за допомогою двох вбудованих фільтрів G4

· Простий монтаж

· Підходить для безперервного режиму роботи

· Імпульсний блок з широким діапазоном напруги 100-240 В при 50-60 Гц.

Корпус

· Корпус виконаний з металу зі спеціальним полімерним покриттям і декором з дзеркальної нержавіючої сталі.

· Тепло - і звукоізоляція установки виконана з шару пінофол завтовшки 15 мм

· Сучасний дизайн установки дозволяє гармонійно вписати її в будь-який інтер'єр приміщень.

· Легко знімна передня панель забезпечує простий доступ для обслуговування установки (наприклад, для очищення або заміни фільтрів).

· Подача зовнішнього повітря в установку і видалення відпрацьованого повітря з приміщення здійснюються через два канали діаметром 125 мм

Фільтрація повітря

· Очищення припливного і витяжного повітря здійснюється за рахунок двох вбудованих фільтрів зі ступенем очищення G4.

· Фільтри забезпечують подачу свіжого повітря, очищеного від пилу, комах, і служать захистом елементів установки від засмічення.

Приплив і витяжка повітря

· Для припливу або витяжки повітря застосовуються осьові ЄС вентилятори.

· Завдяки застосуванню ЄС технологій кімнатна установка відрізняється низьким енергоспоживанням.

· Живлення вентиляторів здійснюється електрично безпечним напругою 12 Ст.

· Двигуни вентиляторів обладнані вбудованою теплової захистом від перегріву і кульковими підшипниками для більшого терміну експлуатації.

Принцип роботи

· Поступає з вулиці холодне повітря проходить через фільтр і рекуператор і, за допомогою припливного осьового вентилятора, подається в приміщення.

· Теплий забруднене повітря з приміщення проходить через фільтр і рекуператор і, за допомогою витяжного осьового вентилятора, через стіну викидається на вулицю.

· У рекуператорі відбувається обмін теплової енергії теплого забрудненого повітря, що надходить з кімнати, і чистого холодного повітря, що надходить з вулиці.

· Це веде до зменшення втрат теплової енергії і зниження витрат на обігрів приміщень в холодний період року.

· Потоки припливного і витяжного повітря не змішуються, завдяки чому виключається передача одним потоком іншому забруднень, запахів і мікробів.

Рекуператор

· У кімнатній установці використовується високотехнологічний пластинчастий протиточний пластиковий рекуператор.

· Рекуператор дозволяє використовувати тепло витяжного повітря для підігріву припливного.

· Ефективність рекуперації досягає 79%.

· Застосування кімнатній припливно-витяжної установки МІКРА 60 з рекуперацією тепла спільно з кондиціонуванням – це не тільки найефективніший спосіб організувати необхідний мікроклімат в приміщенні, але і значна економія коштів: взимку рекуператор економить тепло, а влітку прохолоду.

Захист від обмерзання

· Припливно-витяжна установка комплектується вбудованою системою захисту від обмерзання.

· В процесі роботи рекуператора в холодний період року відбувається передача тепла від теплого до витяжного холодному припливному.

· При цьому в рекуператорі в процесі охолодження витяжного повітря може утворюватися конденсат, який відводиться на вулицю через витяжний канал.

· При температурі витяжного повітря на виході з рекуператора нижче порогового значення конденсат може замерзати всередині рекуператора.

· Щоб уникнути процесу обмерзання рекуператора застосовується електронна система захисту.

· Суть її полягає в тому, що по датчику температури відбувається вимикання припливного вентилятора.

· Тепле витяжне повітря прогріває рекуператор до порогового значення температури, потім знову включається припливний вентилятор, і установка продовжує роботу в звичайному режимі.

Управління та режими роботи

· Установка комплектується сенсорним або 3-х позиційним перемикачем швидкостей.

· Система автоматики дозволяє працювати в 3-х режимах:

1. Припливно-витяжна вентиляція з мінімальною продуктивністю 30 м³/год і мінімальним рівнем шуму 22 дБ(А).

2. Припливно-витяжна вентиляція з середньою продуктивністю 45 м³/год і рівнем шуму 25 дБ(А).

3. Припливно-витяжна вентиляція з максимальною продуктивністю 60 м³/год і рівнем шуму 29 дБ(А).

Блок живлення

· Живлення установки здійснюється через вбудований імпульсний блок з широким діапазоном напруги 100-240 В при 50-60 Гц.

· Блок живлення оснащений вбудованою ланцюгом захисту від різних непередбачених ситуацій: короткого замикання, перевантаження і стрибків напруги, переполюсовки вихідних ланцюгів.

· Установка застосовується в різних країнах і стабільно працює в енергомережах з „розмитим“ стандартом якості електроенергії.

Приклад організації системи вентиляції приміщення на базі Мікра 60 (дивись фото №4)

· В кожній кімнаті, потребує вентиляції, встановлюється в припливно-витяжна установка МІКРА 60.

· Одна установка здатна забезпечити ефективну вентиляцію в приміщенні площею до 24 м².

· Система вентиляції із застосуванням припливно-витяжної установки МІКРА 60 забезпечує безперервний повітрообмін в приміщенні, зберігаючи тепло взимку, а влітку – прохолоду.

• Для організації максимально енергоефективної вентиляції в будинку на базі установок МІКРА 60 рекомендується встановити інтелектуальні вентилятори ВЕНТС iFan в кухні і санвузлі, які здійснюють витяжку повітря автоматично по спрацьовуванню датчиків руху і вологості.
• Припливно-витяжна установка МІКРА 60 монтується на фасадну стіну усередині приміщення з мінімальною товщиною стіни 100 мм.
• З допомогою паперового шаблону, який входить в комплект поставки, а також до складу монтажних комплектів МК1 і МК2 , на стіні розмічаються отвори для повітроводів.
• Після висвердлювання наскрізних отворів для повітроводів шаблон знову кріпиться до стіни за допомогою клейкої стрічки. В отвори вставляються пластикові повітроводи (входять до складу монтажних комплектів МК1 і МК2).
• Шаблон центрує повітроводи в потрібному положенні, щоб осі патрубків установки і повітропроводів надалі збіглися.
• З зовнішньої сторони стіни монтується зовнішній бокс (входить в комплект МК2 або купується окремо (НБ)), який захищає установку від попадання води і сторонніх предметів.
• Повітроводи необхідно встановити з невеликим ухилом на вулицю, щоб забезпечити відведення конденсату у разі його утворення під час роботи установки.
• Після того, як повітроводи зафіксовані у потрібному положенні зовнішнім боксом і шаблоном, щілину між повітроводами і стіною заповнюється монтажною піною (для цього в шаблоні передбачені спеціальні вирізи).
• Коли піна затвердіє, шаблон знімається, а надлишки повітроводів зрізаються до рівня поверхні стіни.
• Для монтажу корпусу установки необхідно відкрити декоративну панель і вийняти рекуператор.
• Корпус установки монтується патрубками в пластикові повітряні канали і фіксується до стіни за допомогою дюбелів і шурупів.
• Установка поставляється з під'єднаним кабелем живлення і євровилкою.
• При необхідності, установка може бути підключена до загальної мережі живлення через клемні висновки.
• Для цього необхідно від'єднати кабель живлення від клемної коробки і підключити заздалегідь виведені дроти живлення.

Після завершення монтажу корпусу і електричного підключення необхідно встановити назад рекуператор і лицьову панель.
