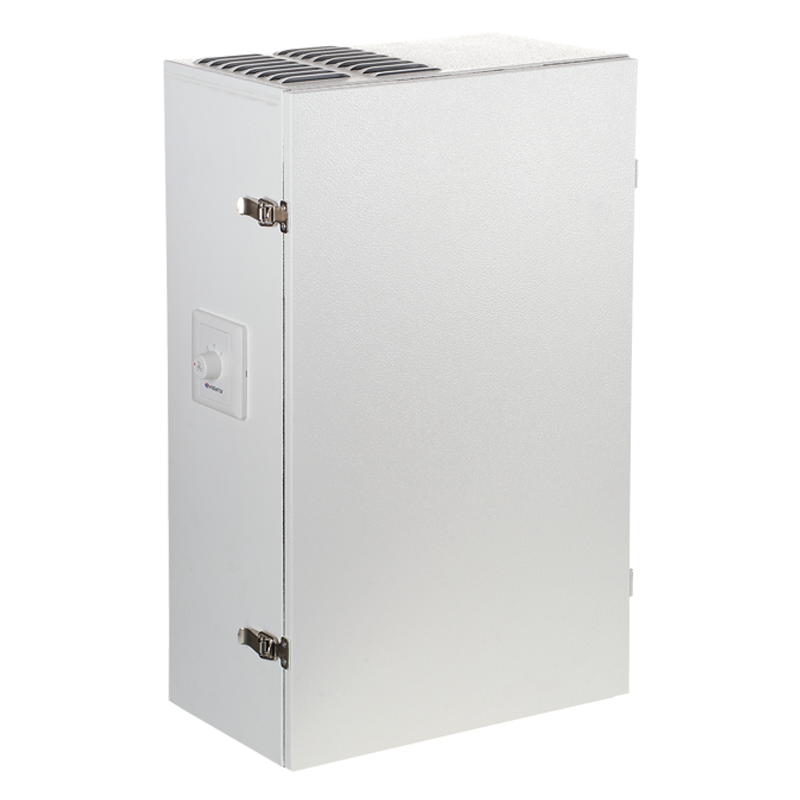

Припливно - витяжна система з рекуперацією тепла Вентс Мікра 80 А3
·
· МІКРА 80 А3 – кімнатна припливно-витяжна установка для оптимальної енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, соціальних і комерційних приміщеннях. Не вимагає монтажу мережі повітроводів. Ідеальне рішення для організації простої і ефективної вентиляції в готових і реконструйованих приміщеннях.
Особливості
· Ефективна припливно-витяжна вентиляція окремих приміщень (кімнат).
· Пластинчастий рекуператор перехресного струму, з полімеризованною целюлози, з ефективністю рекуперації від 68 до 77%.
· Відцентрові вентилятори з загнутими вперед лопатками.
· Асинхронні мотори обладнані підшипниками кочення.
· Інтегрована автоматика з 3-ма режимами роботи (від 40 до 80 м3/год).
· Безшумна робота (24/32/41 дБ(A)).
· Очищення повітря за допомогою двох вбудованих фільтрів G4.
· Простий монтаж.
· Підходить для безперервного режиму роботи.
Корпус
· Корпус виконаний з металу зі спеціальним полімерним покриттям.
· Тепло - і звукоізоляція установки виконана з шару пінополіетилену завтовшки 15 мм
· Легкознімна лицьова панель забезпечує простий доступ для обслуговування установки (наприклад, для очищення або заміни фільтрів).
· Подача зовнішнього повітря в установку і видалення відпрацьованого повітря з приміщення здійснюються через два канали діаметром 125 мм
Принцип роботи
· Поступає з вулиці холодне повітря проходить через фільтр і рекуператор і за допомогою припливного вентилятора подається в приміщення.
· Теплий забруднене повітря з приміщення проходить через фільтр і рекуператор і за допомогою витяжного вентилятора через стіну викидається на вулицю.
· У рекуператорі відбувається обмін теплової енергії теплого забрудненого повітря, що надходить з кімнати, і чистого холодного повітря, що надходить з вулиці.
· Це веде до зменшення втрат теплової енергії і зниження витрат на обігрів приміщень в холодний період року.
· Потоки припливного і витяжного повітря не змішуються, завдяки чому виключається передача забруднень, запахів і мікробів.
Фільтрація повітря
· Очищення припливного і витяжного повітря здійснюється за допомогою двох вбудованих фільтрів зі ступенем очищення G4.
· Фільтри забезпечують подачу свіжого повітря, очищеного від пилу, комах і служать захистом елементів установки від засмічення.
Приплив і витяжка повітря
· Для припливу або витяжки повітря застосовуються відцентрові вентилятори з загнутими вперед лопатками.
· Двигуни вентиляторів обладнані кульковими підшипниками для тривалого терміну експлуатації.
Рекуператор
· У кімнатній установці використовується високотехнологічний пластинчастий рекуператор перехресного струму з полімеризованною целюлози.
· Рекуператор дозволяє використовувати тепло витяжного повітря для підігріву припливного.
· Ефективність рекуперації досягає 77%.
· Рекуператор дозволяє утилізувати не тільки тепло, але і вологу.
· В літній час рекуператор охолоджує і осушує припливне повітря, а в зимовий – підігріває і зволожує.
· Завдяки рекуперації вологи установка не виробляє конденсат і, відповідно, не потребує його відводу.
Захист від обмерзання
· Припливно-витяжна установка комплектується вбудованою системою захисту від обмерзання.
· При низьких температурах припливного повітря виникає ризик обмерзання рекуператора.
· По мірі накопичення льоду в рекуператорі температура витяжного повітря на виході з нього опускається.
· При падінні даної температури нижче порогового значення, термостат захисту від обмерзання відключає припливний вентилятор.
· Тепле витяжне повітря прогріває рекуператор, поки температура витяжного повітря за рекуператором не підніметься вище встановленого значення.
· Потім включається припливний вентилятор, і установка продовжує працювати в звичайному режимі.
Управління та режими роботи
· Установка обладнана трипозиційним перемикачем швидкостей.
· Система автоматики передбачає три режими роботи:
1. Припливно-витяжна вентиляція з мінімальною продуктивністю 40 м3/год і мінімальним рівнем шуму 24 дБ(А).
2. Припливно-витяжна вентиляція з середньою продуктивністю 60 м3/год і рівнем шуму 32 дБ(А).
3. Припливно-витяжна вентиляція з максимальною продуктивністю 80 м3/год і рівнем шуму 41 дБ(А).
Пример организации системы вентиляции на основе Микра 80 А3 (смотри фото №4)
· В каждой комнате, требующей вентиляции, устанавливается приточно-вытяжная установка МИКРА 80 А3.
· Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 32 м2.
- Система вентиляции с применением приточно-вытяжной установки МИКРА 80 А3 обеспечивает непрерывный воздухообмен в помещении, зимой сохраняя тепло, а летом – прохладу.
- С помощью бумажного шаблона, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов.
- После высверливания сквозных отверстий шаблон снова крепится к стене при помощи клейкой ленты.
- В отверстия вставляются пластиковые воздуховоды диаметром 125 мм.
- Шаблон центрирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали.
- С наружной стороны стены монтируются вентиляционные колпаки, которые защищают установку от попадания воды и посторонних предметов.
- Воздуховоды необходимо установить с небольшим уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования во время работы установки.
- После того, как воздуховоды зафиксированы в нужном положении наружными колпаками и шаблоном, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в шаблоне предусмотрены специальные вырезы).
- Когда пена затвердеет, шаблон снимается, а излишки воздуховодов срезаются до уровня поверхности стены.
- Для монтажа корпуса установки необходимо открыть сервисную панель и вынуть рекуператор.
- Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене при помощи дюбелей и шурупов.
Після завершення монтажу корпусу і електричного підключення необхідно встановити назад рекуператор і лицьову панель.
Основні | |
---|---|
Виробник | VENTS |
Країна виробник | Україна |
Вага | 17 кг |
Гарантійний термін | 24 міс |
Максимальна підтримувана температура | 50 град. |
Максимальна температура навколишнього середовища | 40 град. |
Мінімальна підтримувана температура | -25 град. |
Мінімальна температура навколишнього середовища | 1 град. |
Напруга | 230 В |
Споживана потужність | 0.057 кВт |
Продуктивність | 80 куб.м/год |
Розміщення припливно-витяжної установки | Внутрішнє |
Ступінь захисту IP | 22 |
Тип рекуператора припливно-витяжної установки | Пластинчастий |
Рівень шуму | 24 дБ |
Частота струму | 50 Гц |
Ефект рекуперації тепла (економія) | 77 % |
Габаритні розміри | |
Висота | 630 мм |
Довжина | 374 мм |
Ширина | 220 мм |
- Ціна: 17 777 ₴
